如何用ANT2801設計7.4v鋰電池充電電路?

鉅大鋰電  |  點擊量:0  |  2018年05月15日

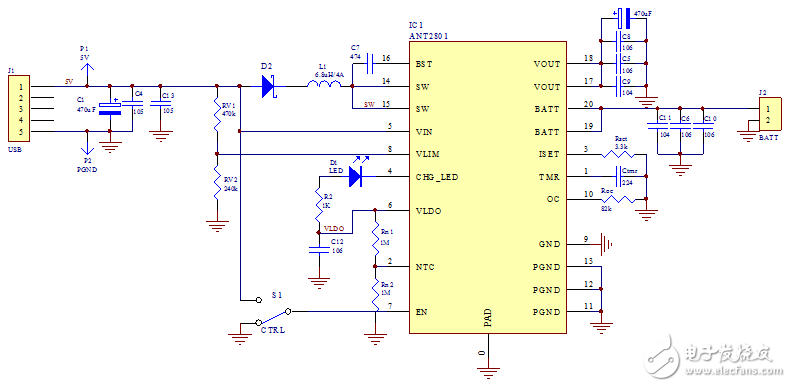

  ANT2801是一款寬范圍電壓輸入,專門為雙節鋰電池充電的芯片,無需傳統的9V專用適配器,只需標準5V適配器。可以通過外置電阻來設定芯片充電電流,通過外置電容來設定充電超時時間。低阻抗的電源通路可以使充電效率更高,減少充電時間,提高電池使用壽命。ANT2801可以自適應適配器的電流供應能力來自動調整充電電流,既能確保輸入適配器不會出現過載現象,又能發揮適配器的最大電流能力,所以適用于各種直流設備以及標準USB充電設備。

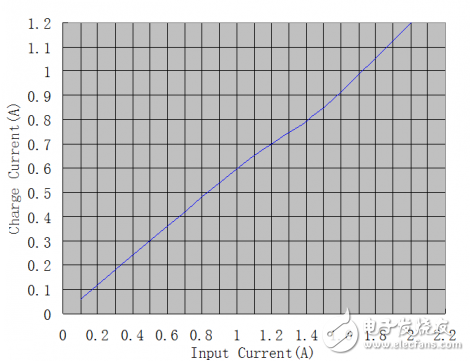

  ANT2801自適應5V充電器,或者USB接口5V功能。即小于100mA/5V充電設備通過ANT2801都能給兩節鋰電串聯7.4V正常充電;大于2A/5V充電設備通過ANT2801能自動提升充電電流,保證充電時間。如下圖不同5V充電器電流(InputCurrent)跟對兩節鋰電串聯7.4V充電電流(ChargeCurrent)關系(典型值):


  ANT2801內部充電管理部分采用一套完整可靠的充電機制。無論電池是否連接,都可以正常工作。而且無需外部補償來實現芯片的穩定。在上電過程中,首先,VIN對VOUT充電,當達到VIN時,SW開始震蕩工作,實現升壓功能,當VOUT建立好之后,才開始檢測VBATT狀態。


  1)VBATT<6V,涓流充電階段開始進行。


  2)6≤VBATT≤8.4V,恒流充電階段開始進行。


  在充電過程中,CHG_LEDpin到VLDO之間的LED會保持常亮狀態,充電結束后,LED會熄滅。充電超時,LED會出現固定頻率的閃爍狀態,充電超時是指由于充電故障導致長時間不能充電,達到設定的時間后,LED閃爍報警。

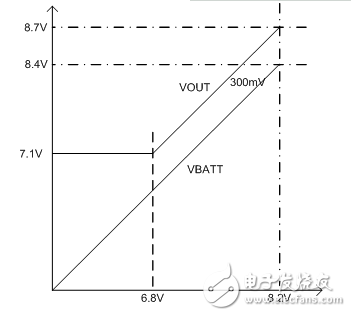

  充電電壓:

  1)如果VBATT>6.8V,VOUT會比VBATT高出300mV,設定這個目的是為了最大的減小快速充電期間充電管的功耗,提高充電效率。


  2)如果VBATT<6.8V,VOUT則會固定在7.1V,為電池提供充電驅動能力。



  自動重新充電:


  一個充電周期結束后,ANT2801會關閉充電顯示狀態,在此期間,電池可能會因為自然放電出現電量下降,為了保證電池不會因為在連接適配器時,電量自動耗盡,當電池電壓下降到自動充電閾值(典型值8.23V)時,新的充電周期就會自動開始。
