DS800系列迷你型變頻器，體積小巧，寬度僅為8.9cm、高度為14.85cm、深度為11.25cm。
適用于食品機械、拉絲機械、印刷機械、工業空調機、紡織機械、供水等設備的配套和塑料、化纖、彩鋼瓦，陶瓷等生產線的配套需求。
寬8.9cm X 高14.85cm X 深11.25cm。
帶電位器面板可外引出調速；內置制動電阻；卡扣式下蓋無需螺絲刀；內置可編程繼電器；內置16段速。
4～20mA / 0～10V模擬輸入/輸出通道、脈沖量輸出/輸出、開關量輸出/輸出接口、485串行口獨立構成變頻器網絡；隔離繼電器輸出端子可外接220VAC/0.5A的交流或直流負載。
按鍵可部分或全部鎖定功能、紡織擺頻功能、簡易PLC功能、恒壓供水功能、V/F自定義功能、定時器/計數器功能、直流制動功能。
帶調速電位器，面板可外接, 可實現對按鍵的部分或者全部鎖定（模擬電位器無鎖定）
標配RS485接口，可獨立構成變頻器網絡，變頻器可設為主機或從機
脈沖/模擬輸入輸出通道
16段速控制,多種運行頻率/命令給定通道
具有隔離繼電器輸出端子,可外接220VAC/0.5A的交流或直流負載
具有紡織擺頻功能，可廣泛應用于各種紡織設備
內置用戶定時器/計數器
?
| 項目 | 項目描述 | ||
| 輸入 | 額定電壓、頻率 | 三相380V，50Hz/60Hz；單相220V，50Hz/60Hz | |
| 允許工作 | 三相電壓：320V~460V；單相電壓200V~260V | ||
| 電壓范圍 | |||
| 輸出 | 電壓 | 380伏級：0-380V；220伏級：0~220V | |
| 頻率 | 0Hz-400Hz | ||
| 過載能力 | 150%額定電流1分鐘，200%額定電流0.5秒。 | ||
| 控制性能 | 控制方式 | 最優空間電壓矢量SVPWM恒壓頻比V/F控制 | |
| 調速范圍 | 0.111111111 | ||
| 起動轉矩 | 低頻高達100%的額定轉矩 | ||
| 運行轉速穩 | ≤±0.5%額定同步轉速 | ||
| 態精度 | |||
| 頻率精度 | 數字設定：最高頻率×±0.01%；模擬設定：最高頻率×±0.5% | ||
| 頻率分辨率 | 模擬設定 | 最高頻率的0.1% | |
| 數字設定 | 0.01Hz | ||
| 外部脈沖 | 最高頻率的0.5% | ||
| 轉矩提升 | 自動轉矩提升，手動轉矩提升0.1%~20.0% | ||
| V/F曲線(電壓 | 額定頻率在5~400Hz任意設定，可選擇恒轉矩、遞減轉矩1、遞減轉矩2、遞減轉矩3共4類曲線 | ||
| 頻率特性) | |||
| 加減速曲線 | 兩種方式：直線加減速和S曲線加減速；七種加減速時間，時間單位(分/秒)可選 ，最長6000分鐘 | ||
| 制動 | 能耗制動 | 外接制動電阻 | |
| 直流制動 | 起動、停止動作分別可選，動作頻率0~15Hz，動作電壓0~15%，動作時間0~20.0秒 | ||
| 點動 | 點動頻率范圍：0.50Hz~50.00Hz；點動加減速時間0.1~60.0秒可設置 | ||
| 多段速運行 | 通過內置PLC或控制端子實現多段速運行 | ||
| 內置PID控制器 | 可方便地構成閉環控制系統 | ||
| 自動節能運行 | 根據負載情況，自動優化V/F曲線，實現節能運行 | ||
| 自動電壓 | 當電網電壓變化時，能自動保持輸出電壓恒定 | ||
| 調整(AVR) | |||
| 自動限流 | 對運行期間電流自動限制，防止頻繁過流故障跳閘 | ||
| 運行功能 | 運行命令給定通道 | 操作鍵盤給定、控制端子給定、串行口給定 | |
| 運行頻率給定通道 | 數字給定、模擬給定、脈沖給定、串行口給定、組合給定，可通過多種方式隨時切換 | ||
| 脈沖輸出通道 | 0~20KHz的脈沖方波信號輸出，可實現設定頻率、輸出頻率等物理量的輸出 | ||
| 模擬輸出通道 | 1路模擬信號輸出，其中AO通道可選4~20mA或0~10V，可實現設定頻率、輸出頻率等物理量的輸出 | ||
操作鍵盤及鍵盤安裝盒外形尺寸(單位：mm)

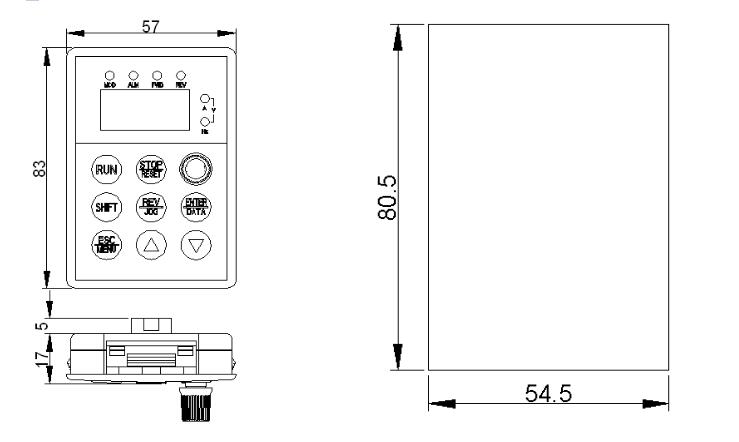

KB5操作鍵盤及鍵盤開孔尺寸圖
| 變頻器型號 | W (mm) | H (mm) | D (mm) | D1 (mm) | A (mm) | B (mm) | 安裝孔徑(mm) | 毛重 (kg) |
| EDS800-2S0002N | 89 | 148.5 | 112.5 | 124.7 | 74 | 138 | 5 | 1 |
| EDS800-2S0004N | 1 | |||||||
| EDS800-2S0007N | 1.1 | |||||||
| EDS800-2S0015N | 1.2 | |||||||
| EDS800-4T0007N | 1.1 | |||||||
| EDS800-4T0015N | 1.1 |
